De Omzettingsuitrusting 120kw 185kw van de Brogen25t PMSM TBC Elektrische Auto

Productomschrijving

Omzetting Kit For Truck van de Brogen25t Pmsm de Elektrische Drivetrain Ac Motor 120kw 185kw Ev

De Trein van de vrachtwagenmacht, de Trein van Vrachtwagenelectric power, Vrachtwagenmotor, Vrachtwagen

AC van Brogen25t PMSM de elektrische drivetrain uitrusting van de motor120kw 185Kw ev omzetting voor vrachtwagen

Omzettingsuitrustingen voor vrachtwagen

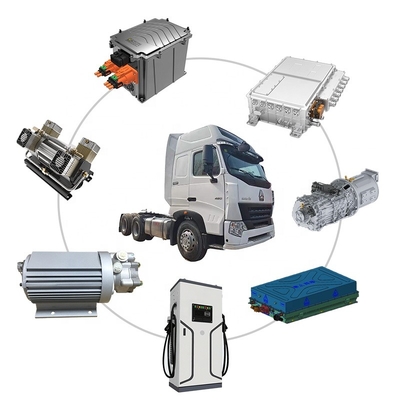

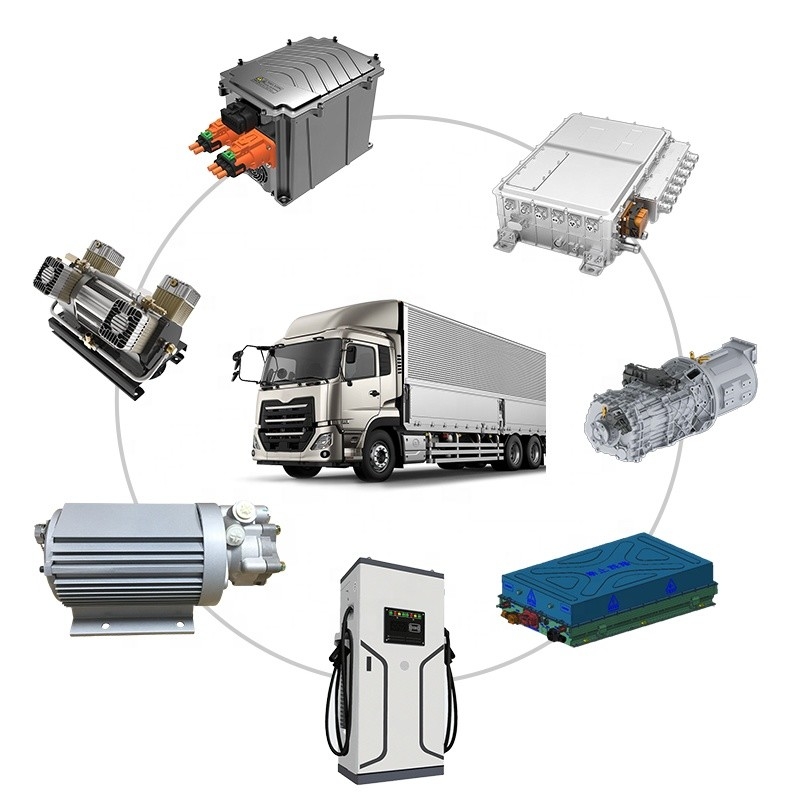

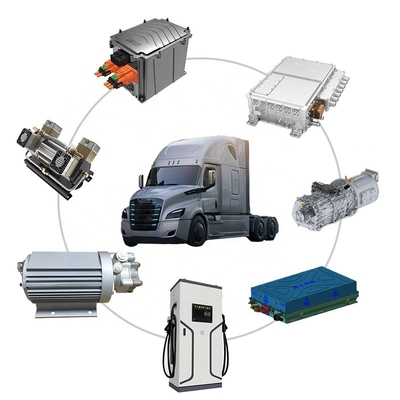

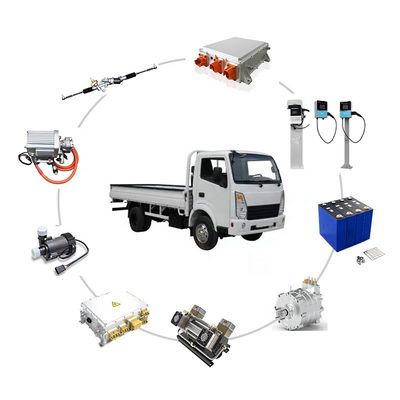

EV omzettingsuitrustingen

1. elektrische powertrain

2. batterij

3. Elektrische stuurbekrachtigingpomp

4. De compressor van de luchtrem

5. Hulpaandrijvingscontrolemechanisme

6. Airconditioningscompressor

7. Elektrisch aandrijvings koelsysteem

8. Batterij thermisch beheersysteem

Elektrische Powertrain

Motor

Technische vereisten:
1. Productparameters:

De motor schatte macht: 250 kW;
Piekmotormacht: 360 kW;
De motor schatte torsie: 600N.m;
Motor piektorsie: 2500N.m
Maximummotorsnelheid: 3500 t/min;
De motor schatte snelheid: 1492 t/min;
Transmissieverhouding: 8.507/4.943/2.994/1.876/I.2I6/1
Verschuivingsmechanisme: Pneumatisch direct de verschuivingsapparaat van AMT;
Machtsstart: modelqh50, de verhouding van de totale productiesnelheid: 1.67, outputtorsie 50ON.m
2. De motor het koelen methode is waterkoeling, is de waterstroom 35-40L/min, en de temperatuur van de waterinham is

≤65℃;

Motorcontrolemechanisme

1. Het controlemechanisme weerstaat voltagetest: 2500AC lekkage huidige ≤10 mA; gelijkwaardige 3540DC-lekkage huidige ≤1mA
2. De niet gemarkeerde dimensionale tolerantie zal overeenkomstig GB/T 1804 c worden uitgevoerd;
3. De niet gemarkeerde vorm en positietolerantie zal overeenkomstig GB/T 1184 k worden uitgevoerd;
4. Het volume van het waterkanaal: 0.29L; waterweerstand: watertemperatuur 25, stroomtarief 20L/min, waterweerstand 55kPa;
5. Het koelen methode: het vloeibare koelen; het koelen vereisten:

Batterijpakken met BMS

De titel gaat hier.

1.Rated capaciteit van elektrische doos: 228Ah, geschatte energie: 35.24kwh, verwijst de nominale voltage154.56v 2.Unmarked dimensie tolerantie naar
GB/T 1804-v 3.If geen technische vereisten worden gespecificeerd, verwijst naar de technische overeenkomst
4.Protection rang van elektrodoos: IP68
5.Refer aan de technische overeenkomst voor het streepjescodeantwoordnummer van het naambordsysteem
6.The-de nota wordt gekleefd correct zonder bellen
7.Keep de oppervlakte van de doos schoon en in een droge plaats zonder blootstelling die wordt opgeslagen aan
zonlicht en water
8.The de sluitentorsie van de doos is 805N.M

Hulpaandrijvingsproducten

1. Elektrische stuurbekrachtigingpomp

Parameters

Geschatte Power4 kW
Piekpower10.75 kW
Geschatte VoltageAC380V
Achteremf (Geschatte Snelheid) 275V/krpm
Geschatte Current7.5A
Piekcurrent15a
Geschatte torque19 N.m
Piektorque38 N.m
Geschat Speed1500r/min
Het werken speed1200 r/min
Gecontroleerde flow18±2L/min
Het werken frequency80 Herz

2. De compressor van de luchtrem

Parameters

Geschat exhaust380L/min
Motor Power4KW
Geschatte uitlaat pressure1Mpa
Weight65Kg
Uitlaat pressure1.2Mpa
Werkende temperatuur -40℃~ +60℃
Dimensions560x335x370 mm
Bescherming classIP67

3. 3 in 1 controlemechanisme

Parameters

DCAC-de leidingspomp van de Luchtrem compressorDCAC

DCDC 12/24V

4. Elektrisch aandrijvings koelsysteem

Parameters

De tank Koellijn van het uitbreidingswater
Electronicwaterpomp
Radiator + elektronische ventilatorassemblage

5.Battery thermisch beheersysteem

Parameters

8kW batterij thermisch beheersysteem

6. Lucht conditionling compressor

De titel gaat hier.

Parameter
Verplaatsing 34,0 cc/rev
Olielast 140 CC 1000rpm~
Netto gewicht 6,4 Kg
Olielast 140 CC 1000rpm~
Snelheidswaaier 6000rpm
Hulpdruk 4,0 MPa (G)
Beschermingsrang IP 67

7. Telegraferende uitrusting

De uitrustingslengte kan volgens klantenvereisten worden aangepast

8. Gelijkstroom-het laden post

60/75/120/160/300KW gelijkstroom-lader met CCS1/CCS2

Bijlageclassificatie IP54

Werkende Temperatuur -20℃~50℃
Hoogte <2000m> Relatieve Vochtigheid 0~95% (Geen condensatie)
Installatiewijze Vaste Installatie
MTBF ≥8760h
Inputvoltage 380±15%V
De Frequentie <100a> 50/60Hz van de ingangsstroominput
De volledige factor >0.99 van de ladingsmacht
De Waaier gelijkstroom 200~750V van het outputvoltage
De Waaier van het outputvoltage in Constant Power Mode gelijkstroom 400~750V
De waaier 5~150A van de outputstroom
Rimpelingscoëfficiënt ≤±0.5%
